D941W雙向電動通風蝶閥

產品概述

D941W電動通風蝶閥由角型程電子式電動執行器和蝶形閥調節機構組成。采用AOX型、CHQ型全電子式電動執行器為通風蝶形閥的驅動裝置。機電一體化的結構設計，具有機內伺服操作和開度信號位置反饋、位置指示、手動操作等功能，功能強、性能可靠、控制精確，以AC220V或AC380V電源電壓作動力，接受控制系統輸入的(4-20mA或1-5VDC)電流信號或電壓信號，即可控制運轉，實現對工藝流體介質的比例調節控制或開關控制。

用途及特點

D941W電動通風蝶閥采用與閥體相同材料加工成密封圈，其適用溫度和耐腐蝕性歲閥體選材而定，公稱壓力＜0.6Mpa，其泄漏量控制在最大流通量的2%以內，應用于工業、冶金、環保等管道作通風調節介質流量之用。具有結構簡單、重量輕、操作力矩小、啟閉迅速、動作靈活、流通能力大、調節精度高等特點。適用與煙氣、粉塵、空氣或含有懸浮顆粒的流體及濃濁、漿狀流體的調節與控制。D941W電動通風蝶閥一般適用于工業、冶金、環保等通風管道作通風調節介質流量之用。
1、設計新穎、合理，結構獨特，重量輕，啟閉迅速。
2、操作力矩小、操作方便，省力靈活。
3、采用適應的材料以滿足低、中、高溫不同介質溫度及腐蝕性介質。

4、表面油漆顏色可根據用戶要求噴成銀灰色或藍色。

執行機構主要參數

公稱通徑DN(mm) DN50~DN200
公稱壓力PN(MPa) 0.1、0.25、0.6
閥芯轉角 0~70°
作用形式電開式或電閉式
流量特性近似等百分比
允許壓差Mpa 0.6
性能指標 基本誤差：±2.5%；回差≤±2.0%；死區≤3.0%
電源電壓 AC220V、AC380V、DC24V
調節型信號范圍 0~10mA、4~20mA、1.5VDC
開關型電信號 AC220V、AC380V、DC24V；反饋信號，有源觸點信號或無源觸點信號

主要技術參數

公稱通徑	DN(mm)	50~2000
公稱壓力	PN(MPa)	0.05	0.25	0.6
試驗壓力 PN(MPa)	強度試驗	0.075	0.375	0.9
試驗壓力 PN(MPa)	密封試驗	≤1.5%泄漏量
適用介質	煤氣、含塵氣體、煙道氣等。
驅動形式	電動

主要零部件材料

零件名稱	材料
閥體	碳鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
蝶板	碳鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
密封圈	與閥體相同
閥桿	碳鋼、2Cr13、不銹鋼、鉻鎳鉬鈦鋼
填料	氟塑料、柔性石墨

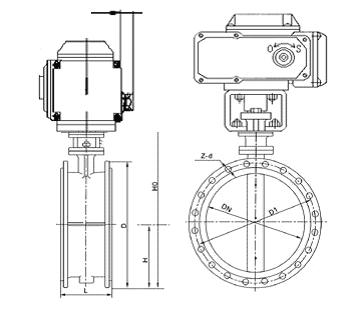

主要外形及連接尺寸

公稱通徑		結構長度（標準值）	外形尺寸（參考值）				連接尺寸（標準值）						參考值
公稱通徑		結構長度（標準值）	外形尺寸（參考值）				0.05MPa和0.25MPa			0.6MPa
毫米	英寸	L	H	H0	A	B	D	D1	n-d	D	D1	n-d
50	2	108	70	418	250	225	140	110	4-14	140	110	4-14	42
65	21/2	112	80	438	250	225	160	130	4-14	160	130	4-14	53
80	3	114	95	466	250	225	190	150	4-18	190	150	4-18	62
100	4	127	105	486	250	225	210	170	4-18	210	170	4-18	81
125	5	140	120	516	325	245	240	200	8-18	240	200	8-18	90
150	6	140	132	541	325	245	265	225	8-18	265	225	8-18	100
200	8	152	160	779	325	245	320	280	8-18	320	280	8-18	110
250	10	165	187	836	363	313	375	335	12-18	375	335	12-18	145
300	12	178	220	901	363	313	440	395	12-22	440	395	12-22	160
350	14	190	245	954	363	313	490	445	12-22	490	445	12-22	215
400	16	216	270	1003	363	313	540	495	16-22	540	495	16-22	230
450	18	222	297	1058	465	439	595	550	16-22	595	550	16-22	250
500	20	229	322	1111	546	556	645	600	20-22	645	600	20-22	260
600	24	267	377	1233	546	556	755	705	20-26	755	705	20-26	370
700	28	292	430	1338	546	556	860	810	24-26	860	810	24-26	400
800	32	318	487	1452	546	556	975	920	24-30	975	920	24-30	560
900	36	330	537	1588	632	706	1075	1020	24-30	1075	1020	24-30	800
1000	40	410	587	1689	632	706	1175	1120	28-30	1175	1120	28-30	660
1200	48	470	702	1938	632	706	1375	1320	32-30	1405	1340	32-33	950
1400	56	530	782	2670	790	1338	1575	1520	36-30	1630	1560	36-36	1280
1600	64	600	895	2810	868	1476	1790	1730	40-30	1830	1760	40-36	1510
1800	72	670	995	3020	868	1476	1990	1930	44-30	2045	1970	44-39	2500
2000	80	760	1095	3220	965	1600	2190	2130	48-30	2265	2180	48-42	2900
